Lupendarstellung als Dimetrie

Lupendarstellung

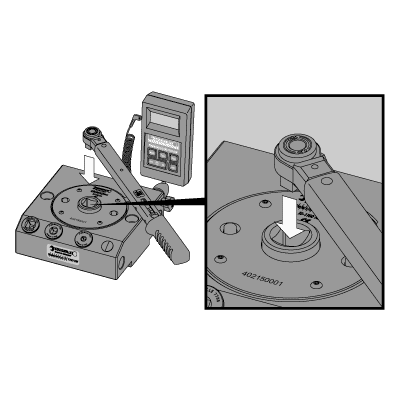

Mit Hilfe von Lupen wird gezeigt, wo ein Teilbereich am Gerät zu finden ist.
Lupendarstellungen dienen auch dazu, diesen Bereich so zu vergrößern, dass er für den Betrachter gut zu erkennen ist.
Sie werden in fast allen technischen Dokumentationen eingesetzt, insbesondere in Bedienungs- und Montageanleitungen.

Benutzt wird die Lupendarstellung in:

• Gebrauchsanleitungen
• Bedienungsanleitungen
• Montageanleitungen
• Ersatzteilkatalogen
