Funktionsdarstellung

Funktionsdarstellung

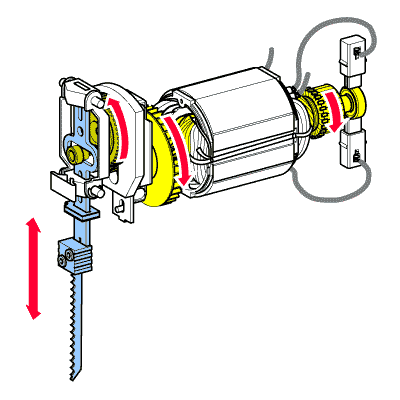

In Zeichnungen, die die Funktionweise eines Geräts beschreiben, werden die zur Erklärung wichtigen Bauteile hervorgehoben. Das kann durch Füllen der Flächen mit Farbe, Graustufen oder durch Überzeichnung geschehen. Außerdem wird die Zeichnung oft mit Pfeilen ergänzt, die die Bewegungsrichtung der Bauteile angeben.
Ein zusätzlicher erklärender Text ist bei diesen Zeichnungen meist unerlässlich.
